LED -ul TriacÎntunecarePrincipiu
Triacul denumit în mod obișnuit Triac, este un dispozitiv semiconductor cu putere mare, cu o structură cu patru straturi formate din trei joncțiuni PN. În general, este format prin conexiunea inversă a doi triac. Triacul nu numai că servește ca redresor, dar poate funcționa și ca un comutator rapid pentru realizarea sau ruperea conexiunilor fără contact fizic; Poate inversa DC în AC; și poate converti o frecvență de AC în alta frecvență. Ca și alte dispozitive cu semiconductor, TRIAC oferă avantaje precum dimensiuni mici, eficiență ridicată, stabilitate bună și funcționare fiabilă.
Există trei tipuri principale de triac pe baza aspectului lor: tipul spirală, tipul plat și tipul de fund plat, tipul spirală fiind cel mai des utilizat.
Triacul are trei terminale:anod (a), TheCatod (C), și Thepoartă (g). CIP-ul este compus dintr-o structură cu patru straturi a conductorilor de tip P și N, formând trei joncțiuni PN, care este distinctă de structura unei diode de redresor de siliciu care are doar o joncțiune PN. Structura cu patru straturi și introducerea terminalului de poartă permit Triacului să-și prezinte remarcabila caracteristică „mică de control mare”, care este fundamentală pentru funcționarea sa.
Când se utilizează un triac, aplicarea unui curent sau tensiune mică pe terminalul porții poate controla curenți mari sau tensiuni între anod și catod. TRIAC poate fi fabricat pentru a gestiona curenții care variază de la câteva sute de amperi la peste o mie de amperi. triacul cu un rating curent de 5 amperi sau mai puțin se referă laputerea micătriac, în timp ce sunt considerate cele evaluate peste 50 de amperiPutere mareTriac.

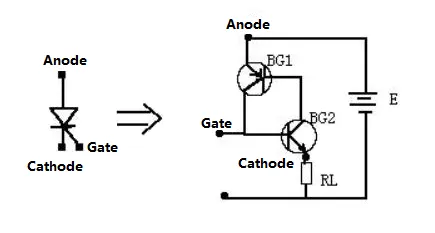

Dacă examinăm primul, al doilea și al treilea strat din catod, putem vedea că triacul se comportă ca unNPNtranzistor, în timp ce al doilea, al treilea și al patrulea strat formează unPNPtranzistor. Al doilea și al treilea strat se suprapun și sunt împărțite între cele două tranzistoare. O diagramă de circuit echivalentă poate fi desenată pentru a reprezenta acest lucru. Atunci când se aplică o tensiune pozitivă între anod și catod (E) și se aplică un semnal de declanșare pozitiv între poarta (G) și catod (C), joncțiunea emiterului de bază a celui de-al doilea tranzistor (BG2) este prealabilă, provocând un curent de bază (IB2). Acest curent este amplificat de tranzistor, iar BG2 generează un curent de colector (IC2) care este amplificat de primul tranzistor (BG1) pentru a oferi o buclă de feedback. Curentul de la BG2 este readus în baza BG1, iar procesul continuă, amplificând curentul până când atât BG1 cât și BG2 se desfășoară pe deplin. Acest lucru este cunoscut cablocaresaudeclanșaredin Triac, unde un mic curent de declanșare face ca SCR să se aprindă imediat. Timpul de pornire depinde în principal de caracteristicile triacului.
Odată ce Triacul este declanșat, datorită buclei de feedback, curentul care curge în baza BG2 nu mai este doar IB2 inițial, ci un curent mult mai mare, care a fost amplificat atât de BG1 cât și de BG2 (1 * 2 * IB2). Acest curent este suficient pentru a menține conducerea BG2. În acest moment, chiar dacă semnalul de declanșare dispare, triacul rămâne în starea de conducere. Triacul se va opri numai atunci când tensiunea de alimentare (E) este deconectată sau când tensiunea scade până la punctul în care curenții de colecție ale BG1 și BG2 nu mai sunt suficient de mari pentru a susține conducerea. Dacă polaritatea tensiunii (E) este inversată, Triacul va fi într-o stare de conducere. În acest caz, Triacul nu va răspunde la semnalele de declanșare. În plus, dacă nu există niciun semnal de declanșare, dar tensiunea anodului înainte depășește un anumit prag, TRIAC poate porni și el, deși aceasta este considerată o operație anormală.
Capacitatea Triac de a fi declanșată cu un semnal de control mic (curent de declanșare) pentru a controla curenții mari este caracteristica cheie care îl distinge de diodele obișnuite ale redresorului de siliciu.
