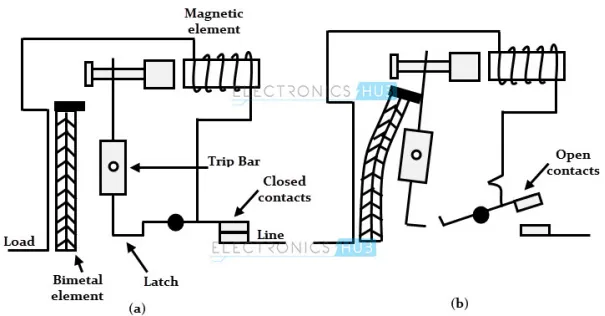

1. Concept de bază: Întrerupătorul miniatural (MCB) este un dispozitiv electromagnetic folosit pentru a deconecta automat circuitul atunci când curentul care trece prin acesta depășește valoarea setată. Dacă este necesar, MCB poate fi, de asemenea, deschis și închis ca un comutator normal. Aceste dispozitive sunt evaluate pentru 220 de volți pentru alimentare de curent continuu și 240/415 de volți pentru alimentare de curent alternativ, inclusiv diferite capacități de scurtcircuit. Întreruptoarele miniaturale îndeplinesc diverse funcții, cum ar fi întrerupătoare de control local, dispozitive de protecție la suprasarcină pentru anumite aparate sau echipamente și întrerupătoare de izolare pentru a preveni erorile. Principiul întreruptorului miniatural

Figura este prezentată mai jos:

2. Tip întrerupător:

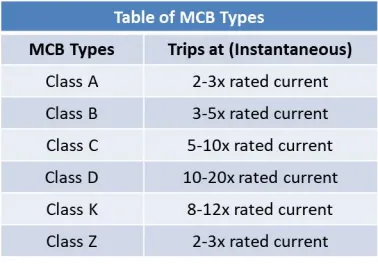

Întreruptoarele de circuit au în general patru caracteristici de declanșare, și anume A, B, C și D:

Întrerupător tip A: de 2 ori curentul nominal, folosit rar, utilizat în general pentru protecția semiconductoarelor (în general folosind siguranțe)

Întrerupător de tip B: de 2-3 ori curentul nominal, utilizat în general pentru sarcini rezistive pure și circuite de iluminat de joasă tensiune, adesea folosit în cutiile de distribuție de uz casnic pentru a proteja aparatele de uz casnic și siguranța personală, în prezent mai puțin utilizat.

Întrerupător de tip C: de {{0}} ori mai mare decât curentul nominal, trebuie să se declanșeze în 0,1s, întreruptoarele de circuit cu această caracteristică sunt cel mai frecvent utilizate pentru a proteja liniile de distribuție și liniile de iluminat cu curenți mari de conectare.

Întrerupător de tip D: 10-20 ori mai mare decât curentul nominal, utilizat în principal în medii electrice cu curent instantaneu mare și mai puțin utilizat în gospodăriile generale. Potrivit pentru sisteme cu sarcini inductive mari și curenți de impact mari și adesea folosit pentru a proteja echipamentele cu curenți de impact mari.

Așa-numitul curent multiplu: este rezistența curentului de impact. Comutatorul nu se declanșează într-o anumită perioadă de timp. Caracteristica sa este de a evita curentul de impact.

Selectarea tipului de deconectare a întreruptorului de joasă tensiune: Tipurile de deconectare a întrerupătorului de circuit includ deconectarea la supracurent, deconectarea la subtensiune, deconectarea paralelă etc.

Eliberarea la supracurent: poate fi împărțită în eliberare la suprasarcină și eliberare în scurtcircuit, cu întârziere lungă, întârziere scurtă și instantanee, iar eliberarea la supracurent este cea mai frecvent utilizată.

Valoarea de setare a curentului de acțiune de eliberare a supracurentului poate fi fixă ​​sau reglabilă, de obicei ajustată prin rotirea sau reglarea tijei. Există două metode electromagnetice de declanșare a supracurentului: fixă ​​și reglabilă. Declanșarea electronică la supracurent este de obicei reglabilă.

Capacitatea de rupere a întreruptorului: se referă la capacitatea de a rezista la curentul maxim de scurtcircuit, astfel încât capacitatea de rupere a întreruptorului rotativ trebuie să fie mai mare decât curentul de scurtcircuit al dispozitivului său de protecție.

Declanșatorul de supracurent este împărțit în instalație fixă ​​și instalație modulară conform metodei de instalare. Dispozitivul fix este întrerupătorul și întrerupătorul este procesat într-un întreg la ieșirea din fabrică. După ce produsul iese din fabrică, curentul nominal al declanșatorului nu este reglabil. Declanșatorul de instalare modular este utilizat ca modul de instalare al întreruptorului, care poate fi reglat în orice moment și are o flexibilitate puternică.

Tip instantaneu: 0.02s, utilizat pentru protecția la scurtcircuit;

Tip de întârziere scurtă: 0.1-0.4s, utilizat pentru protecția la scurtcircuit și la suprasarcină;

Tip de întârziere lungă: mai puțin de 10s, utilizat pentru protecție la suprasarcină;

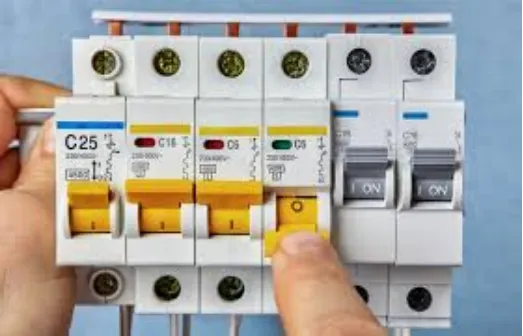

Întrerupătoarele de aer din seria DZ utilizate în mod obișnuit (întrerupătoare miniaturale cu protecție împotriva scurgerilor) au următoarele specificații:

C16, C25, C32, C40, C60, C80, C100 etc., unde C reprezintă caracteristica curentului de declanșare a lui C, adică curentul de declanșare. De exemplu, C20 reprezintă curentul de declanșare de 20a, iar caracteristica de declanșare este curba C. Întreruptoarele de circuit C20 sunt în general utilizate pentru instalarea încălzitoarelor de apă de 3500 W, iar întreruptoarele de circuit C32 sunt utilizate în general pentru instalarea de încălzitoare de apă de 6500 W.

3. Atunci când selectați un întrerupător, trebuie să luați în considerare mai mulți factori, inclusiv curentul de supratensiune al fiecărei lămpi, curentul de funcționare și capacitatea totală a liniei. Iată un ghid simplu pas cu pas despre cum se calculează:

A. Determinați curentul de supratensiune al fiecărei lămpi

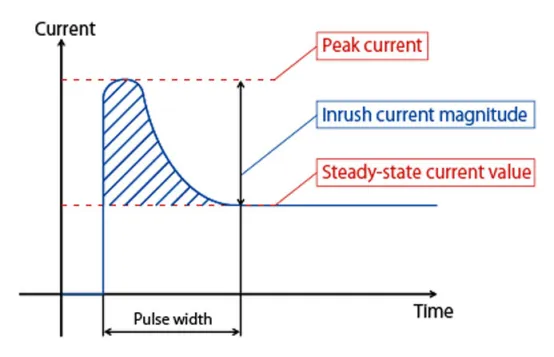

Curentul de supratensiune al fiecărei lămpi subterane este specificat în parametrii ei tehnici. De obicei, curentul de supratensiune al lămpilor cu LED este între 2 kV și 6 kV, dar curentul de supratensiune real (în amperi) depinde de designul specific. Această valoare poate fi de sute de amperi sau chiar mai mare, iar durata este de obicei foarte scurtă (microsecunde).

Dacă curentul de supratensiune al fiecărei lămpi este marcat ca 200A (valoare presupusă), atunci acesta este curentul de vârf al unei singure lămpi în condiții de supratensiune.

B. Calculul curentului de supratensiune total

În teorie, dacă supratensiunea are loc la toate lămpile conectate în același timp, curenții de supratensiune vor fi suprapusi. Deci, presupunând că curentul de supratensiune al fiecărei lămpi este de 200 A, atunci când sunt conectate 50 de lămpi:

Curent de supratensiune total=50 *200A=10,000A

Acesta este doar curentul de supratensiune total teoretic. În practică, din cauza unor factori precum aspectul liniei și lungimea cablului, este posibil să nu fie complet suprapus.

Când temperatura mediului de instalare a MCB-ului depășește 30 de grade sau mai multe MCB-uri sunt instalate unul lângă altul, numărul de drivere montate va fi redus și va trebui recalculat.

- De obicei, electricienii iau în considerare utilizarea MCB de tip B pentru iluminatul casei și MCB de tip C pentru iluminatul comercial.

4. Atunci când alegeți un întrerupător, pe lângă faptul că luați în considerare supratensiunea, ar trebui să luați în considerare și următorii factori:

- Curent nominal: curentul nominal al întreruptorului trebuie să fie mai mare decât curentul de funcționare al sistemului. Mai întâi calculați curentul total de funcționare a 50 de lămpi în timpul funcționării normale și apoi selectați un întrerupător cu un curent nominal corespunzător.

- Capacitate de gestionare a supratensiunii: Capacitatea de gestionare a supratensiunii pe termen scurt (capacitatea de rezistență la curent tranzitoriu) a întreruptorului ar trebui să poată îndeplini curentul total de supratensiune pe care îl poate întâlni sistemul. De obicei, specificația curentului de supratensiune va fi marcată în capacitatea de rezistență pe termen scurt a produsului, cum ar fi „Icu 10kA”, ceea ce înseamnă că poate rezista la un curent de supratensiune pe termen scurt de 10kA.

„Icu 10kA” se referă la capacitatea nominală maximă de întrerupere în scurtcircuit a întreruptorului, cunoscută și sub numele de curent final de întrerupere a scurtcircuitului. Acest parametru indică curentul maxim pe care întrerupătorul de circuit îl poate întrerupe în siguranță în condiții extreme de scurtcircuit. În acest exemplu, 10kA înseamnă că întrerupătorul poate rezista și întrerupe un curent de 10,000 amperi (10kA) în stare de scurtcircuit fără a fi deteriorat.

Explicație detaliată:

Icu (Capacitatea maximă de întrerupere a scurtcircuitului): Aceasta este valoarea maximă a curentului (curent de vârf) pe care întrerupătorul de circuit o poate întrerupe în siguranță atunci când are loc un scurtcircuit, fără a provoca daune permanente întreruptorului în sine. Cu toate acestea, după terminarea unei întreruperi în condiții extreme, întrerupătorul poate fi necesar să fie întreținut sau înlocuit.

Funcţie:

În aplicațiile reale, dacă apare un scurtcircuit în circuit, curentul va crește rapid la o valoare foarte mare. Icu 10kA înseamnă că întrerupătorul poate deconecta circuitul la timp atunci când se confruntă cu un curent de scurtcircuit de până la 10,000 amperi pentru a preveni supraîncălzirea firelor, deteriorarea echipamentului sau incendiul.

Dacă curentul de supratensiune al fiecărei lămpi din sistem este mare și pot apărea simultan curenți de supratensiune a mai multor lămpi, se recomandă selectarea unui dispozitiv de protecție la supratensiune (SPD) pentru a proteja suplimentar circuitul pentru a dispersa curentul de supratensiune și a reduce presiunea asupra întreruptorului.

5. Curentul total de supratensiune este pur și simplu suprapus? În practică, curentul total de supratensiune nu este neapărat pur și simplu suprapus. Curentul de supratensiune este de obicei un fenomen tranzitoriu, iar supratensiunile diferitelor dispozitive pot să nu apară în același timp. În plus, factori precum aspectul liniei și lungimea firului și cablului vor afecta, de asemenea, curentul de supratensiune real. Prin urmare, în aplicațiile practice, dispozitivele de protecție la supratensiune (SPD) pot fi instalate pentru a preveni deteriorarea echipamentelor sau întrerupătoarelor din sistem din cauza curenților de supratensiune excesivi tranzitori.

Concluzie:

- Curentul de lucru este utilizat pentru a selecta curentul nominal al întreruptorului.

- Curentul de supratensiune este utilizat pentru a selecta capacitatea de gestionare a supracurentului pe termen scurt (capacitatea de supratensiune tranzitorie) a intreruptorului sau pentru a instala dispozitive adecvate de protectie la supratensiune pentru a dispersa si suprima curentii de supratensiune.
